Kleurbandbreedte bij esthetisch betonherstel

Hoe SNKI een objectief, spectrofotometrisch tolerantiekader ontwikkelde voor kleurborging bij betonherstel op een evenemententerrein van 6.400 m². CIELAB, CUR 100, ISO 11664.

Kleurbandbreedte bij esthetisch betonherstel
Opdrachtgever

Gemeente (vertrouwelijk)
Jaar

2024
Diensten

Kleurdispuut & Arbitrage, Color Standard Development, Projectondersteuning
Sectoren

Infrastructuur, Gebouwde omgeving

Projectoverzicht

OnderdeelToelichting
SectorInfrastructuur / gebouwde omgeving
Oppervlak6.400 m²
VraagstukKleurafwijking bij betonherstel — geen objectief beoordelingskader
OplossingSpectrofotometrisch tolerantiekader op basis van CUR 100
ResultaatReparaties visueel onzichtbaar, geen geschil tussen partijen

Aanleiding

Een gemeentelijk evenemententerrein uitgevoerd in schoon beton (ca. 6.400 m²) vertoonde na meerdere winters esthetische oppervlakte-afspattingen, in vaktermen aangeduid als "pop-ups".

De technische reparatie van deze beschadigingen was uitvoerbaar, maar eerdere herstelpogingen resulteerden in zichtbare kleurverschillen tussen bestaand beton en reparatiemortel. Hierdoor ontstond visuele fragmentatie van het oppervlak.

De opdrachtgever zocht een onafhankelijke kleurdeskundige om:

  • een objectieve beoordelingsmethode vast te stellen
  • een meetbaar tolerantiekader te definiëren
  • discussies tussen opdrachtgever en uitvoerder te voorkomen

Uitgangspunt

Binnen de betonindustrie wordt gewerkt met CUR Aanbeveling 100 voor esthetisch beton. Echter, bij dit project ontbrak een concreet, numeriek vastgelegd kleurbandbreedte.

SNKI ontwikkelde een beoordelingskader waarin:

  • bestaande richtlijnen zijn vertaald naar meetbare parameters
  • visuele beoordeling is gekoppeld aan spectrofotometrische metingen
  • een statistisch verantwoord tolerantiesysteem is vastgelegd

Methodiek

1. Vaststellen referentiekleur

  • Selectie van een representatieve rij betonplaten

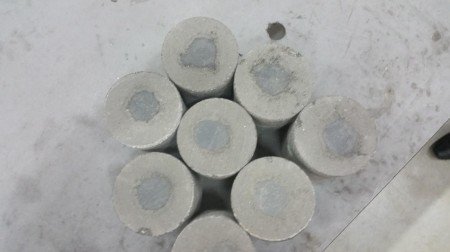

  • 9 geboorde kernen
  • Meervoudige metingen per kern
  • Analyse in CIELAB (L*, D65, 10°)
  • Vaststelling van de mediaan als referentie

De referentiewaarde kwam overeen met:

  • Kodak grijsschaal schaaldeel 6
  • CUR 100 grijsstint D

De interne spreiding van het bestaande beton bleek reeds binnen ±1 CUR schaaldeel te liggen.

2. Vaststellen tolerantiekader

Op basis van de gemeten spreiding en de CUR-systematiek werd vastgesteld:

  • 95% van de reparaties dient binnen ±1 CUR schaaldeel te vallen
  • 5% mag binnen ±2 CUR schaaldelen vallen
  • Grotere afwijkingen zijn niet acceptabel

Hiermee werd het producenten- en consumentenrisico volgens 95/5-principe toegepast.

Dit kader werd formeel bekrachtigd door betrokken partijen.

Betonherstel Emmen - kleurborging

3. Beoordeling uitvoering

  • Metingen met spectrofotometer 45/0 volgens ISO 11664
  • Geconditioneerde referentiemonsters (20°C / 65% RV)
  • Onafhankelijke dubbele beoordeling
  • Vergelijking proefreparaties met vastgesteld referentiekader

Technische kernpunten

ParameterWaarde
Meetgeometrie45/0
KleurruimteCIELAB (L*, D65, 10°)
ReferentieKodak grijsschaal 6 / CUR 100 D
Tolerantie95% ±1 CUR schaaldeel, 5% ±2
NormISO 11664
Conditionering20°C / 65% RV

Resultaat

De uitgevoerde reparaties voldeden aan de vastgestelde bandbreedte.

De gerepareerde zones:

  • vallen visueel weg in het geheel
  • veroorzaken geen storende fragmentatie
  • behouden de esthetische samenhang van het oppervlak

De combinatie van meetbare tolerantie en onafhankelijke beoordeling voorkwam langdurige discussie tussen partijen.

Relevantie voor de praktijk

Deze case toont aan dat:

  • esthetisch beton objectief beoordeeld kan worden
  • CUR-richtlijnen vertaald kunnen worden naar numerieke kleurcriteria
  • kleurkwaliteit in infrastructuur juridisch toetsbaar gemaakt kan worden
  • meetbare toleranties conflicten in uitvoeringstrajecten voorkomen
